箱式破碎機單個錘頭重量大、轉子轉速高、錘頭轉動慣量大，充分體現了以大破小、以重碎輕的優勢，且具有對超大塊石料進行蠶食式破碎的獨特能力。

工作原理

石料由機器上部直落入高速旋轉的轉盤，在高速離心力的作用下，產生高速度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎、直至粉碎成所要求的粒度。

結構

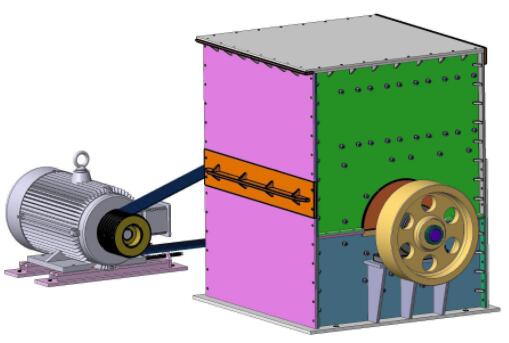

箱式破碎機機架部分為三分體結構，只須打開破碎機后部機殼，即可進行更換板錘、破碎板、襯板等檢修維護作業。箱式破碎機零部件的互換性強，易損件品種少，便于備件的采購和管理。液壓開啟裝置用于機殼的啟閉，可以有效地降低維護勞動強度，提高維護工作效率，縮短維護工作時間。箱式破碎機的監測系統可以對破碎機的運行狀況進行隨時監測，監測信號可以與主控制系統聯鎖，保證機器的安全、可靠運行。箱式破碎機的驅動系統采用電動機+機械聯軸器+V型皮帶+破碎機的方式，能有效改善電機啟動性能，使電機能平穩啟動運行。皮帶傳動方式可起到雙重的過載保護的功能，驅動系統所要求的電機功率低，大大降低運行成本。此驅動方案是經濟實用、性能優良、安全可靠的驅動方案。

性能特點

開發新型中、細碎石設備，是世界上廣泛用于替代錐碎機、對輥機、球磨機的機型。結構新穎、獨特、運轉平穩。具有整形功能，且產品成立方狀、堆積密度大，生產過程中，石料能形成保護底層，機身無磨損，經久耐用。少量易磨損件用特硬耐磨材質制成，體積小、重量輕，便于更換配件。 箱式破碎機的轉子盤在電機的驅動下，帶動錘頭做高速圓周運動，當物料進入破碎腔后，大塊物料堆放在機內特設的中部擔條上，經破碎后粒度大于要求的物料隨新物料沿錘頭切線方向打向反擊板再次破碎，從而使粗、中碎一步到位，后符合要求的物料經篦板均整合格后卸出。

性能特色：

1．進料粒度大、破碎比大、出料均勻。

2．成品率高，顆粒狀產品占85%左右，完全符合使用要求。

3．箱式破碎機錘軸安裝可調，錘頭壽命長。

4．柵格尺寸可調，產品粒度可控，顆粒形狀好。

5．箱式破碎機機箱可翻轉，檢修更方便。

6．方柄螺栓，抗沖擊、抗磨損。

7．產量高、性能穩定。

8．粗、中碎一步到位，工藝流程簡化。

9．采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長。

10．配套功率小、能耗低、維修簡便、易損件少。

適用范圍

1．適用于抗壓強度在中上等硬度以下的各種物料的一、二級破碎。

2．特別適用于礦山、建材、化工、冶金行業用物料的破碎。

3. 其物料的抗壓強度不超過100兆帕，濕度不大于15%。
